Pour des villas (grosse puissance appelée), des PME ou des sites industriels, pavillons anciens, etc. où les consommateurs sont en triphasé, MADEnR propose également des solutions : la SunTri, la SunWall Tri [Nouveauté 2024] et la SunBox Tri.
Tous ces modèles permettent un back up en triphasé et se déclinent en plusieurs puissances : 6 KVA, 9 KVA, 15 KVA, 24 KVA, 30 KVA ou 45 KVA. Il s’agit de la puissance d’appel de votre système (grosse maison, entreprise, usine, etc.). Celle-ci doit être proche de votre abonnement actuel, sans le dépasser, pour ne pas surdimensionner votre armoire de stockage.

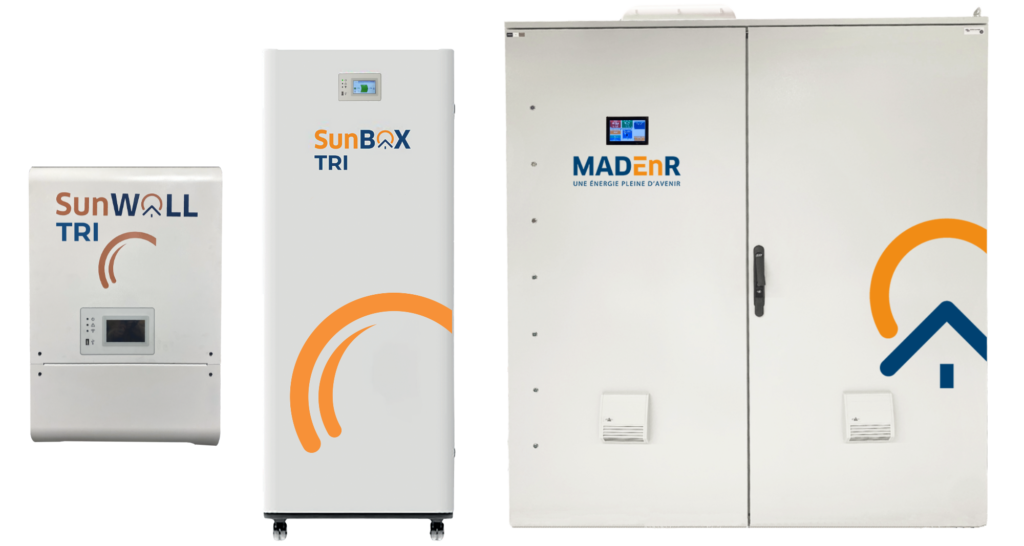

La SunBox Tri et la SunWall Tri, de la gamme SunHome, sont destinées à de petites puissances n’excédant pas les 10 KVA. Elle sont plus adaptées pour des applications résidentielles et le back up n’est pas instantané. Par leur style design et compact, elles sont parfaites pour être installées dans votre maison.
La SunTri, de la gamme SunPro, est plus volumineuse mais permet de monter haut en puissance. Elle est donc plus adaptée pour l’industrie car en cas de coupure EDF, vous n’aurez pas de coupure de courant.
La SunTri R, quant à elle, est un modèle rétrofit destiné à des installations nouvelles ou existantes sur lesquelles vous souhaitez ajouter du stockage.
Caractéristiques communes à toutes nos armoires de stockage monophasées de nos gammes SunPro et SunHome :
Systèmes hybrides intégrant un onduleur pour installations photovoltaïques nouvelles ou existantes ;
Destinés aux secteurs industriel et résidentiel pour des utilisations en intérieur IP21 ;
Solutions pour stocker le surplus d’énergie électrique produite afin de l’utiliser le soir, la nuit, ou le jour au lieu de l’envoyer dans le réseau, ainsi vous maximisez l’autoconsommation et votre indépendance énergétique ;
Systèmes intégrés « all-in-one » dont tous les éléments sont contenus dans une armoire élégante ;
Batteries au Lithium-Fer-Phosphate (LiFePO4) modulables jusqu’à 84 kWh (en HV – High Voltage – pour les SunWall Tri, SunBox Tri et en LV – Low Voltage – pour les SunTri) avec des puissances livrables de 9 à 45 kVAC pour les standards et allant jusqu’à 90 kVAC sur demande ;
Alimentation même en cas de black-out (instantanée pour les SunTri ou moins de 2 secondes pour les SunWall Tri et SunBox Tri) et continuité de la production photovoltaïque (sauf modèles rétrofit) ;
Environnement IP21 -10 à 50°C ;
Système de monitoring gratuit ;
Conformes UTE C15-712-1/2/3 VDE0126 et EN/IEC 61427 ;
Garantie des batteries jusqu’à 10 ans ;
Garantie constructeur de 8 ans*, extensible à 12 ans, batteries incluses.
(*Pour les modèles SunBox Tri et SunWall Tri : garantie constructeur de 5 ans, extensible à 10 ans).
SunTri : de 9 à 45 kVA
SunTri 9K
Dimensions (H x L x P) :
SunTri de 9 et 15 K : 1820 x 1610 x 520 mm
SunTri de 24 à 45 K : 1820 x 2210 x 520 mm
SunTri 9K PV Entrée 1,5-7 kWc
PV entrée : 1,5 à 7 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 2
Courant max / MPPT : 18 A
Puissance max via PV : 7 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 30 kVA
Capacité batteries (non incluses) : 7,2 à 32 kWh (Pylontech) – à 45 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 7,5 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×13 A
Poids sans batterie : 350 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31092100
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 9K PV Entrée 3-14 kWc
PV entrée : 3 à 14 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 4
Courant max / MPPT : 18 A
Puissance max via PV : 9 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 30 kVA
Capacité batteries (non incluses) : 7,2 à 32 kWh (Pylontech) – à 45 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 7,5 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×13 A
Poids sans batterie : 360 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31094200
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 15K
SunTri 15K PV Entrée 1,5-7 kWc
PV entrée : 1,5 à 7 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 2
Courant max / MPPT : 18 A
Puissance max via PV : 7 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 48 kVA
Capacité batteries (non incluses) : 14,4 à 32 kWh (Pylontech) – à 45 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 12 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×21 A
Poids sans batterie : 380 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31152100
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 15K PV Entrée 3-14 kWc
PV entrée : 3 à 14 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 4
Courant max / MPPT : 18 A
Puissance max via PV : 14 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 48 kVA
Capacité batteries (non incluses) : 14,4 à 32 kWh (Pylontech) – à 45 kWH (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 12 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×21 A
Poids sans batterie : 390 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31154200
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 24K
PV entrée : 6 à 28 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 8
Courant max / MPPT : 18 A
Puissance max via PV : 24 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 60 kVA
Capacité batteries (non incluses) : 21 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 19,2 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×35 A
Poids sans batterie : 425 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31248200
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 30K
PV entrée : 6 à 28 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 8
Courant max / MPPT : 18 A
Puissance max via PV : 28 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 96 kVA
Capacité batteries (non incluses) : 28 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 24 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×44 A
Poids sans batterie : 465 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31308200
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri 45K
PV entrée : 9 à 42 kWc
Tension PV Voc MPPT : 80-408 V
Nombre de MPPT : 12
Courant max / MPPT : 18 A
Puissance max via PV : 42 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 128 kVA
Capacité batteries (non incluses) : 36 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 36 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×65 A
Poids sans batterie : 595 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)
Références :
- Armoire sans batterie : 31454200
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri R : modèles rétrofit ou ajout de stockage
Systèmes avec onduleur chargeur pour installations photovoltaïques nouvelles ou existantes (fonction rétrofit) afin d’ajouter du stockage. La partie production solaire est réalisée par un onduleur ou micro-onduleur extérieur. Pas de continuité de production en cas de coupure réseau (sauf avec micro-onduleur).
Dimensions (L x H x P) :
SunTri R 9 et 15 K : 1820 x 1610 x 520 mm
SunTri R 24 à 45 K : 1820 x 2210 x 520 mm
SunTri R 9K
PV entrée : Externe
Tension réseau : 400 VAC
Fréquence : 50/60 Hz
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 30 kVA
Capacité batteries (non incluses) : 7,2 à 32 kWh (Pylontech) – à 45 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 7,5 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×13 A
Poids sans batterie : 335 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)
Références :
- Armoire sans batterie : 31090000
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri R 15K
PV entrée : Externe
Tension réseau : 400 VAC
Fréquence : 50/60 Hz
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 48 kVA
Capacité batteries (non incluses) : 14,4 à 32 kWh (Pylontech) – à 45 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 12 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×21 A
Poids sans batterie : 365 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)
Références :
- Armoire sans batterie : 31150000
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri R 24K
PV entrée : Externe
Tension réseau : 400 VAC
Fréquence : 50/60 Hz
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 60 kVA
Capacité batteries (non incluses) : 21 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 19,2 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×35 A
Poids sans batterie : 410 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)
Références :
- Armoire sans batterie : 31240000
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri R 30K
PV entrée : Externe
Tension réseau : 400 VAC
Fréquence : 50/60 Hz
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 96 kVA
Capacité batteries (non incluses) : 28 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 24 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×43 A
Poids sans batterie : 440 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)
Références :
- Armoire sans batterie : 31300000
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunTri R 45K
PV entrée : Externe
Tension réseau : 400 VAC
Fréquence : 50/60 Hz
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 128 kVA
Capacité batteries (non incluses) : 28 à 42 kWh (Pylontech) – à 60 kWh (Atrix)
Capacité par batterie : Pylontech : 3,55 kWh – Atrix : 5 kWh
Tension batteries : 48 VDC
Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)
Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg
Mode back up : 36 kW (hors réseau – puissance supérieure possible)
Courant nominal de sortie : 3×65 A
Poids sans batterie : 540 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)
Références :
- Armoire sans batterie : 31450000
- Batterie unitaire Pylontech : 60000014
- Batterie unitaire Atrix : 60000018
SunBox Tri : de 6 à 10 kVA, jusqu’à 6 batteries
Ces modèles peuvent être utilisés avec ou sans batteries.
Dimensions (HxLxP) : 1630 x 650 x 780 mm
SunBox Tri 6K
PV entrée min – max : 3-9 kWc
Tension PV Voc MPPT : 200-1000 V
Nombre de MPPT : 2
Courant max / MPPT : 13 A
Puissance max via PV : 6 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 6 kVA
Nombre MINIMUM de batteries (pour un fonctionnement avec batteries) : 4
Capacité batteries (non incluses) : 14,2 à 17,8 kWh
Capacité par batterie (pour un fonctionnement avec batteries) : 3,55 kWh
Tension batteries : 170-500 VDC
Profondeur de décharge (DoD) : 80%
Mode back up : 6 kW (hors réseau – solaire et batteries)
Courant nominal de sortie : 8,7 A
Poids de base : 190 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)
Références :
- Armoire sans batterie : 21062700
- Batterie High Voltage unitaire : 60000214
SunBox Tri 10K
PV entrée min – max : 3-15 kWc
Tension PV Voc MPPT : 200-1000 V
Nombre de MPPT : 2
Courant max / MPPT : 13 A
Puissance max via PV : 10 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA
Nombre MINIMUM de batteries (pour un fonctionnement avec batteries) : 4
Capacité batteries (non incluses) : 14,2 à 17,8 kWh
Capacité par batterie (pour un fonctionnement avec batteries) : 3,55 kWh
Tension batteries : 170-500 VDC
Profondeur de décharge (DoD) : 80%
Mode back up : 10 kW (hors réseau – solaire et batteries)
Courant nominal de sortie : 14,5 A
Poids de base : 190 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)
Références :
- Armoire sans batterie : 21102700
- Batterie High Voltage unitaire : 60000214
Une autre solution de stockage triphasée : la SunWall Tri, de 6 à 10 kVA [Nouveauté 2024]
Ces modèles peuvent être utilisés avec ou sans batteries.
Dimensions (H x L x P) :
735 x 476 x 170 mm
SunWall Tri 6K
PV entrée : 3 à 9 kWc
Tension PV Voc MPPT : 200-1000 V
Nombre de MPPT : 2
Courant max / MPPT : 13 A
Puissance max via PV : 6 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 6 kVA
Nombre MINIMUM de batteries (pour un fonctionnement avec batteries) : 4
Capacité batteries (pour un fonctionnement avec batteries – batteries non incluses) : 5 à 20 kWh
Capacité par batterie (pour un fonctionnement avec batteries) : 5 kWh
Tension batteries : 350-450 VDC
Profondeur de décharge (DoD) : 100%
Mode back up : 3 kW (hors réseau – Solaire et batteries)
Courant nominal de sortie : 8,7 A
Poids onduleur / Poids batterie : 25 kg / 52 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)
Références :
- SunWall Tri sans batterie : 71632700
- Batterie unitaire : 60000315
SunWall Tri 10K
PV entrée : 3 à 15 kWc
Tension PV Voc MPPT : 200-1000 V
Nombre de MPPT : 2
Courant max / MPPT : 13 A
Puissance max via PV : 10 kW
Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA
Nombre MINIMUM de batteries (pour un fonctionnement avec batteries) : 4
Capacité batteries (pour un fonctionnement avec batteries – batteries non incluses) : 5 à 20 kWh
Capacité par batterie (pour un fonctionnement avec batteries) : 5 kWh
Tension batteries : 350-450 VDC
Profondeur de décharge (DoD) : 100%
Mode back up : 10 kW (hors réseau – Solaire et batteries)
Courant nominal de sortie : 14,5 A
Poids onduleur / Poids batterie : 25 kg / 52 kg
Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)
Références :
- SunWall Tri sans batterie : 71102700
- Batterie unitaire : 60000315
