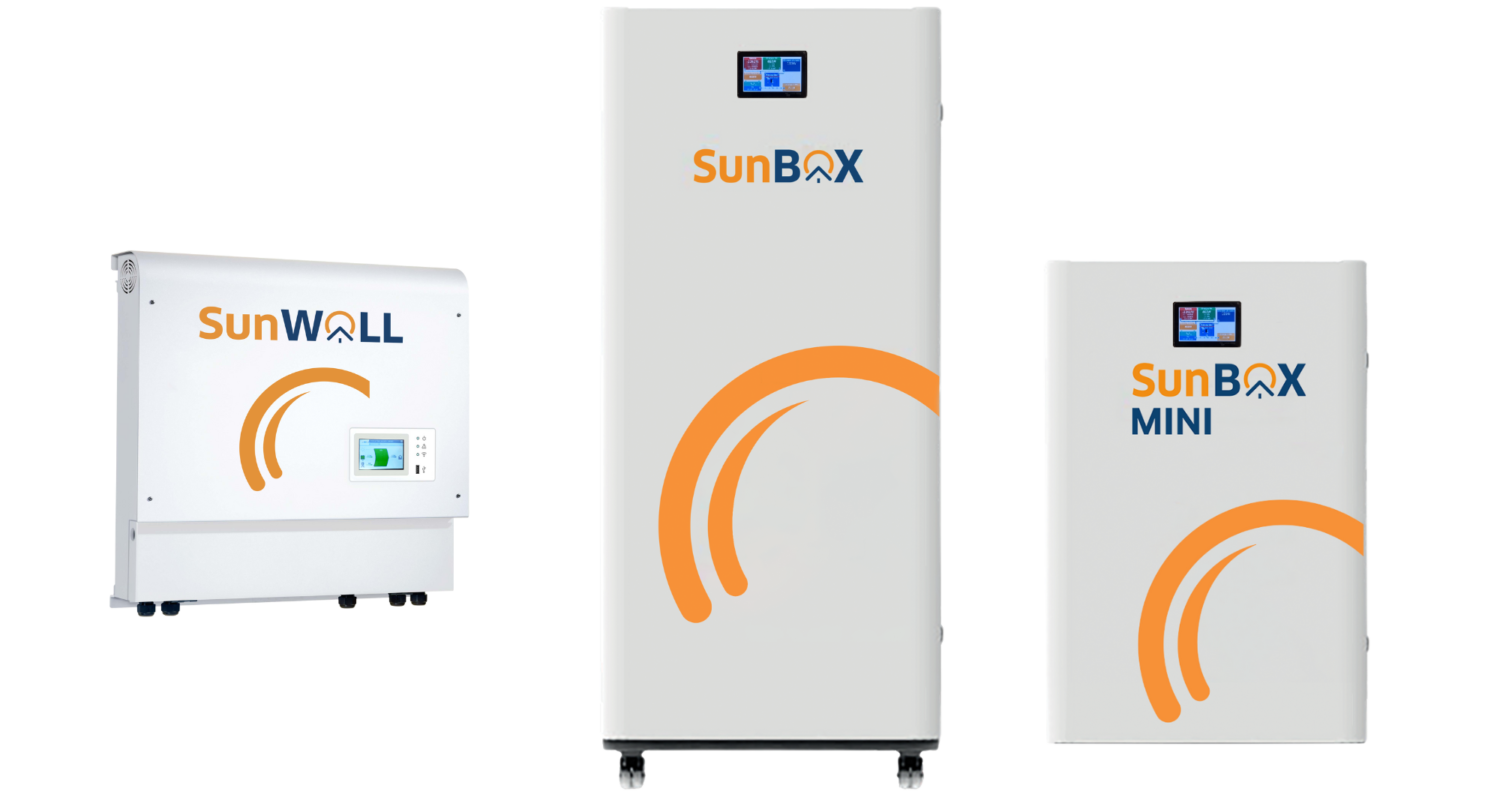

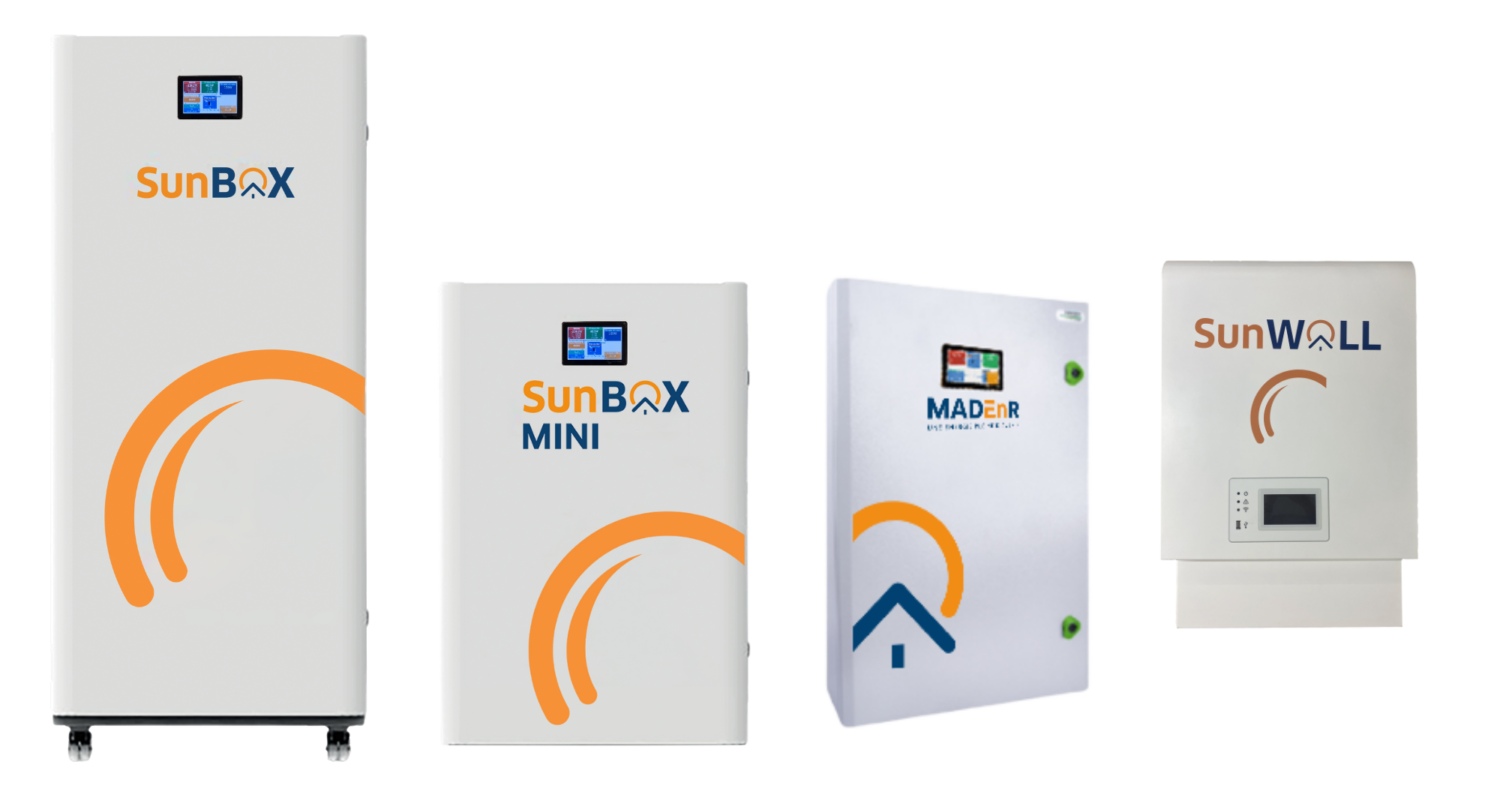

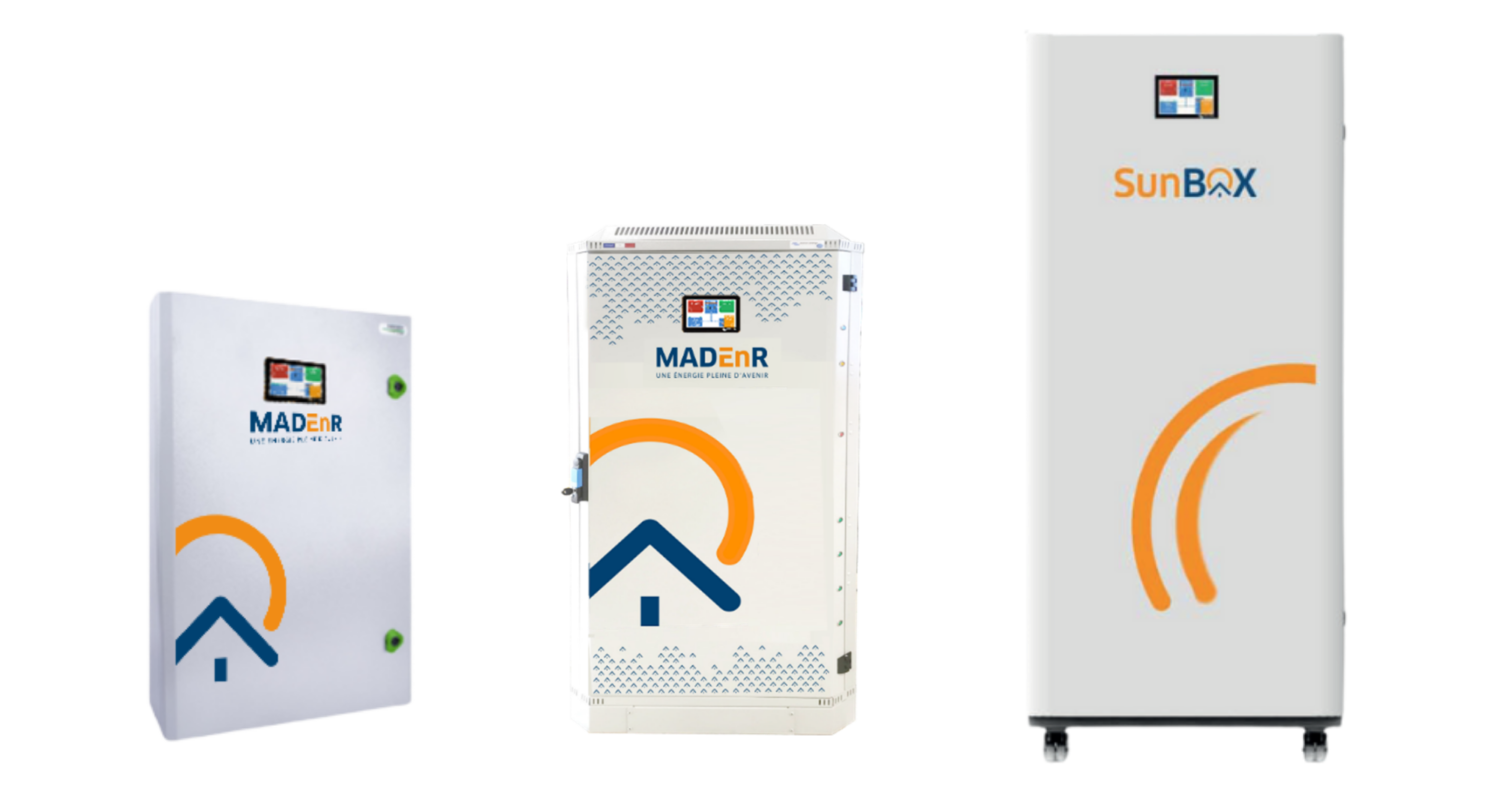

Armoires de stockage monophasées
Armoires de stockage monophasées

Pour toutes les applications monophasées en résidentiel et tertiaire, nous offrons une large gamme de standards.

Il existe différents modèles en fonction de votre installation et de vos applications :

Pictogramme MADEnR   La gamme SUNPRO s’adresse davantage à des applications professionnelles tandis que la gamme SUNHOME sera idéale pour le Résidentiel inférieur à 10 kVA.

Pictogramme MADEnR   Les modèles en rétrofit sont utilisés pour des installations existant déjà, sur lesquelles vous avez uniquement besoin d’ajouter du stockage. Vous pouvez également les utiliser pour des installations en micro-onduleur. Ce sont les modèles SunBox Mini R, SunBox R et SunWall R (équivalente à l’ancienne SunEco R).

Pictogramme MADEnR   Les modèles intégrant la conversion d’énergie solaire ont pour avantage d’assurer une continuité de production même lors d’une coupure réseau. Dans ce cas, le système se déconnecte automatiquement du réseau pour respecter la norme et ne jamais injecter sur le réseau national en cas de coupure pour une intervention sur la ligne EDF. Il va créer son propre réseau en moins de 20 ms pour alimenter le chargeur solaire pour les systèmes SunBox et SunBox Mini (ex-SunMini) et en moins de 2 secondes pour le modèle SunWall (équivalente à l’ancienne SunEco).

La différence entre les modèles SunBox Mini et SunBox est leur taille et, par conséquent, le nombre de batteries solaires que vous pourrez y intégrer.

Caractéristiques communes à toutes nos armoires de stockage monophasées de nos gammes SunPro et SunHome :

Pictogramme MADEnR   Systèmes hybrides intégrant un onduleur pour installations photovoltaïques nouvelles ou existantes ;

Pictogramme MADEnR   Solutions pour stocker le surplus d’énergie électrique produite afin de l’utiliser le soir, la nuit, ou le jour au lieu de l’envoyer dans le réseau, ce qui permet de maximiser l’autoconsommation et l’indépendance énergétique ;

Pictogramme MADEnR   Systèmes intégrés « all-in-one » dont tous les éléments sont contenus dans un seul boîtier élégant IP21 ;

Pictogramme MADEnR   Batteries au Lithium-Fer-Phosphate (LiFeO4) modulables de 2,4 à 30 kWh avec des puissances livrables de 3 à 10 kVAC ;

Pictogramme MADEnR   Alimentation même en cas de black-out (instantanée sur les SunBox Mini et SunBox ou moins de 2 secondes pour les SunWall) et continuité de la production photovoltaïque (sauf modèles rétrofit) ;

Pictogramme MADEnR   Environnement IP21 -10 à 50°C ;

Pictogramme MADEnR   Système de monitoring gratuit ;

Pictogramme MADEnR   Conformes UTE C15-712-1/2/3, EN50549 et EN/IEC 61427 ;

Pictogramme MADEnR   Garantie des batteries jusqu’à 10 ans ;

Pictogramme MADEnR   Garantie constructeur de 8 ans*, extensible à 12 ans, batteries incluses

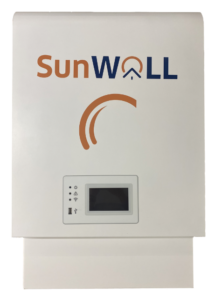

(*Pour le modèle SunWall : garantie constructeur de 5 ans, extensible à 10 ans).

Gamme SunPro by MADEnR

SunBox : de 3 à 10 kVA

Armoire d'autoconsommation avec stockage SunBox, SunBox R, SunBox Off Grid

Dimensions (H x L x P) :
SunBox de 3 K et 5 K : 1500 x 650 x 700 mm
SunBox 8 K et 10 K : 1630 x 650 x 780 mm

SunBox 3K

PV entrée : 1,5 à 7 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT : 2

Courant max / MPPT : 18 A

Puissance max via PV : 3 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA

Capacité batteries (non incluses) : 4,8 à 14,4 kWh (Pylontech) / à 20 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 2,5 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 13 A

Poids sans batterie : 150 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 21032100
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox 5K

PV entrée : 1,5 à 7 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT : 2

Courant max / MPPT : 18 A

Puissance max via PV : 5 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 16 kVA

Capacité batteries (non incluses) : 4,8 à 14,4 kWh (Pylontech) / à 20 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 4 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 21 A

Poids sans batterie : 160 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 21052100
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox 8K

PV entrée : 3 à 14 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT : 4

Courant max / MPPT : 18 A

Puissance max via PV : 8 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 20 kVA

Capacité batteries (non incluses) : 7,2 à 24 kWh (Pylontech) / à 30 (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 6,5 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 35 A

Poids sans batterie : 185 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 21084200
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox 10K

PV entrée : 3 à 14 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT : 4

Courant max / MPPT : 18 A

Puissance max via PV : 10 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 32 kVA

Capacité batteries (non incluses) : 9,6 à 24 kWh (Pylontech) / à 30 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 8 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 44 A

Poids sans batterie : 195 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 21104200
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

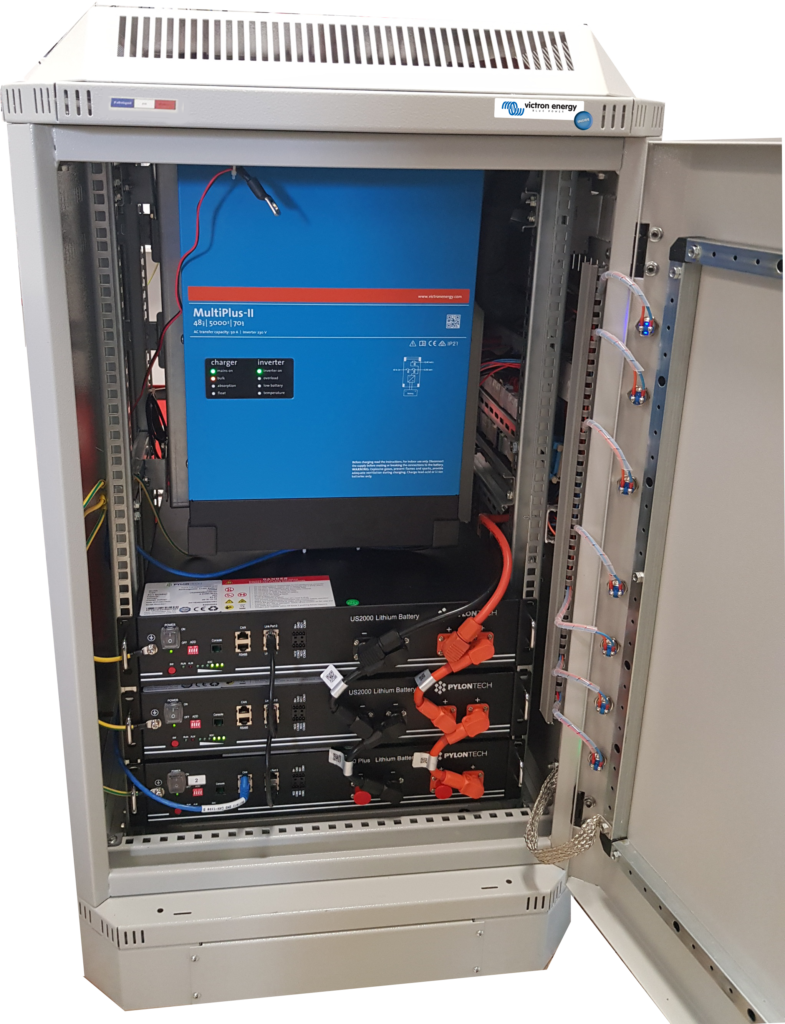

Vue intérieure de la SunBox
Vue intérieure de la SunBox
Vue intérieure de la SunBox (3/4 avant)
Vue intérieure de la SunBox (3/4 avant)
Vue intérieure de la SunBox (3/4 arrière)
Vue intérieure de la SunBox (3/4 arrière)

SunBox Mini : de 3 à 5 kVA

SunBox Mini 3K

Armoire d'autoconsommation avec stockage SunBox Mini, SunBox Mini R, SunBox Mini Off Grid

Dimensions (H x L x P) : 980 x 570 x 700 mm

SunBox Mini 3K PV Entrée 0,8-4 kWc

PV entrée : 0,8-4 kWc

Tension PV Voc MPPT : 49-250 V

Nombre de MPPT / strings par MPPT : 1 / 3

Courant max / MPPT : 35 A

Puissance max via PV : 3 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA

Capacité batteries (non incluses) : 3,5 à 7,2 kWh (Pylontech) / à 10 (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 2,5 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 13 A

Poids sans batterie : 120 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 11033400
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox Mini 3K PV Entrée 1,5-7 kWc

PV entrée : 1,5-7 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT / strings par MPPT : 2 / 1

Courant max / MPPT : 18 A

Puissance max via PV : 3 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA

Capacité batteries (non incluses) : 3,5 à 7,2 kWh (Pylontech) / à 10 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 2,5 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 13 A

Poids sans batterie : 120 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 11032100
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox Mini 5K

SunBox Mini 5K PV Entrée 5 kWc

PV entrée : 0,8-5 kWc

Tension PV Voc MPPT : 49-250 V

Nombre de MPPT / strings par MPPT : 1 / 3

Courant max / MPPT : 70 A

Puissance max via PV : 5 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 16 kVA

Capacité batteries (non incluses) : 4,8 à 7,2 kWh (Pylontech) / à 10 (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 4 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 21 A

Poids sans batterie : 130 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 11054500
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox Mini 5K PV Entrée 7 kWc

PV entrée : 1,5-7 kWc

Tension PV Voc MPPT : 80-408 V

Nombre de MPPT / strings par MPPT : 2 / 1

Courant max / MPPT : 18 A

Puissance max via PV : 5 kW

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 16 kVA

Capacité batteries (non incluses) : 4,8 à 7,2 kWh (Pylontech) / à 10 (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 4 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 21 A

Poids sans batterie : 130 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques – via Cerbo Gx (écran tactile local fourni)

Références :

  • Armoire sans batterie : 11052100
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

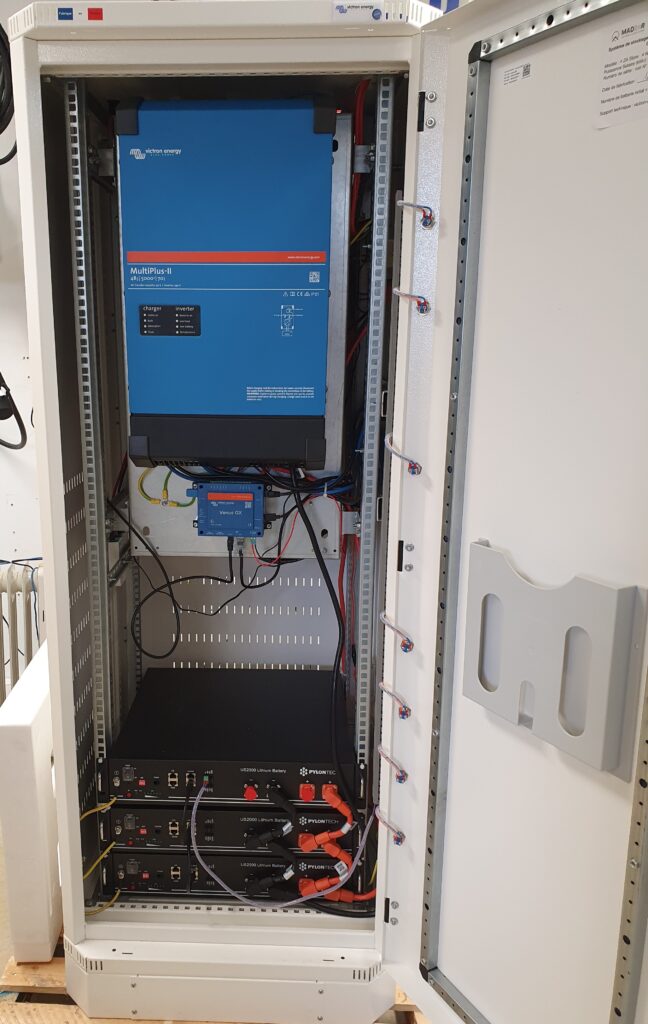

Vue intérieure de la SunBox Mini
Vue intérieure de la SunBox Mini

SunBox R : modèles rétrofit ou ajout de stockage

Systèmes avec onduleur chargeur pour installations photovoltaïques nouvelles ou existantes (fonction rétrofit) afin d’ajouter du stockage. La partie production solaire est réalisée par un onduleur ou micro-onduleur extérieur.

Pas de continuité de production en cas de coupure réseau (sauf avec micro-onduleur).

Armoire d'autoconsommation avec stockage SunBox, SunBox R, SunBox Off Grid

Dimensions (H x L x P) : 1500 x 650 x 700 mm

SunBox R 8K

PV entrée max : Externe 8 kWc

Tension réseau : 230 VAC

Fréquence : 50/60 Hz

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 20 kVA

Capacité batteries (non incluses) : 7,2 à 24 kWh (Pylontech) / à 30 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 6,5 kW (hors réseau – puissance supérieure possible)

Courant nominal de sortie : 35 A

Poids sans batterie : 160 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)

Références :

  • Armoire sans batterie : 23080000
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox Mini R : modèles rétrofit ou ajout de stockage

Systèmes avec onduleur chargeur pour installations photovoltaïques nouvelles ou existantes (fonction rétrofit) afin d’ajouter du stockage. La partie production solaire est réalisée par un onduleur ou micro-onduleur extérieur.

Pas de continuité de production en cas de coupure réseau (sauf avec micro-onduleur sur demande).

SunBox Mini R 3K

PV entrée : Externe

Tension réseau : 230 VAC

Fréquence : 50/60 Hz

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 10 kVA

Capacité batteries (non incluses) : 3,5 à 7,2 kWh (Pylontech) / à 10 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 2,5 kW (hors réseau – puissance supérieure possible)

Mode back up pic : 9,6 kW pour 1 min max

Courant nominal de sortie : 13 A

Poids sans batterie : 115 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)

Références :

  • Armoire sans batterie : 13030000
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

SunBox Mini R 5K

PV entrée : Externe

Tension réseau : 230 VAC

Fréquence : 50/60 Hz

Puissance de sortie max (avec réseau selon abonnement et architecture choisie) : 16 kVA

Capacité batteries (non incluses) : 4,8 à 7,2 kWh (Pylontech) / à 10 kWh (Atrix)

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : Pylontech : 80% – Atrix : 90% (10% en cas de perte réseau)

Poids batteries : Pylontech : 40 kg / 32 kg – Atrix : 45 kg

Mode back up : 4 kW (hors réseau – puissance supérieure possible)

Mode back up pic : 19,2 kW pour 1 min max

Courant nominal de sortie : 21 A

Poids sans batterie : 125 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques, écran tactile local fourni – via Cerbo Gx (intégrant PV externe)

Références :

  • Armoire sans batterie : 13050000
  • Batterie unitaire Pylontech :
    • 3,55 kWh : 60000014
    • 4,8 kWh : 60000015
  • Batterie unitaire Atrix :
    • 5 kWh : 60000018

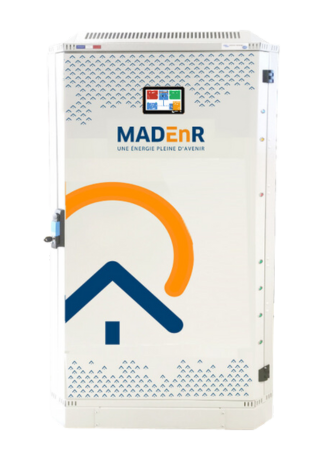

Armoire d'autoconsommation avec stockage SunBox Mini, SunBox Mini R, SunBox Mini Off Grid

Dimensions (H x L x P) : 980 x 570 x 700 mm

Gamme SunHome by MADEnR

Une autre solution de stockage monophasée : la SunWall, jusqu’à 6 kVA [Nouveauté 2024]

SunWall et SunWall R de la Gamme SunHome by MADEnR

Dimensions (H x L x P) :
650 x 710 x 150 mm

SunWall 6K

[Solution équivalente aux anciens modèles SunEco 3K (Réf. 43032100) et 5K (Réf. 43052100)]

PV entrée : 1,5 à 8 kWc

Tension PV Voc MPPT : 136-600 V

Nombre de MPPT : 2

Courant max / MPPT : 20 A

Puissance max via PV : 6 kWc

Puissance de sortie max : 6 kVA

Capacité batteries (pour un fonctionnement avec batteries – batteries non incluses) : 5 à 20 kWh

Capacité par batterie (pour un fonctionnement avec batteries) : 5 kWh

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : 100%

Mode back up : 6 kW (hors réseau – Solaire et batteries)

Courant nominal de sortie : 26,1 A

Poids onduleur / Poids batterie : 28 kg / 50 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)

Références :

  • SunWall sans batterie : 71032700
  • Batterie unitaire : 60000115

SunWall R : modèles rétrofit ou ajout de stockage [Nouveauté 2024]

Systèmes avec onduleur chargeur pour installations photovoltaïques nouvelles ou existantes (fonction rétrofit) afin d’ajouter du stockage. La partie production solaire est réalisée par un onduleur ou micro-onduleur extérieur.
Pas de continuité de production en cas de coupure réseau.

SunWall R 5K

[Solution équivalente aux anciens modèles SunEco R 3K (Réf. 43030000) et 5K (Réf. 43050000)]

PV entrée : Externe

Tension réseau : 230 VAC

Fréquence : 50 Hz

Puissance de sortie max : 4,5 kVA

Capacité batteries (pour un fonctionnement avec batteries – batteries non incluses) : 5 à 10 kWh

Capacité par batterie (pour un fonctionnement avec batteries) : 5 kWh

Tension batteries : 48 VDC

Profondeur de décharge (DoD) : 100%

Mode back up : 5 kW (hors réseau – Solaire et batteries)

Courant nominal de sortie : 19,6 A

Poids onduleur / Poids batterie : 28 kg / 50 kg

Communication Ethernet / Wifi – avec portail personnel gratuit pour visualisation des données et statistiques : connexion Ethernet intégrée / Wifi via clé Wifi (écran tactile local fourni)

Références :

  • SunWall R sans batterie : 73050000
  • Batterie unitaire : 60000115
SunWall et SunWall R de la Gamme SunHome by MADEnR

Dimensions (H x L x P) :
650 x 710 x 150 mm
